EpaCAD 14.0.1 Ζεστό νερό χρήσης

Η ετήσια πρωτογενής ενέργεια για το Ζεστό Νερό Χρήσης (ΖΝΧ), τόσο σε κτήρια κατοικιών όσο και σε πολλά κτήρια του τριτογενή τομέα π.χ. εστιατόριο αποδεικνύεται ότι είναι σημαντικό μέρος της συνολικής ετήσιας πρωτογενούς ενέργειας που καταναλώνει το κτήριο μας.

Τι λέει η ΤΟΤΕΕ 20701-1 2012

Στην παράγραφο 2.5 διαβάζουμε

Για τον υπολογισμό της κατανάλωσης θερμικής ενέργειας για παραγωγή Ζ.Ν.Χ. καθορίστηκε, σύμφωνα με τον πίνακα 2.5., η τυπική ημερήσια κατανάλωση Ζ.Ν.Χ. ανά άτομο/χρήστη του υπό μελέτη κτηρίου ή της υπό μελέτη ζώνης, καθώς επίσης και η ετήσια κατανάλωση, ως εξής:

  • ανά υπνοδωμάτιο για τις κατοικίες (όπου υπό τον όρο υπνοδωμάτιο πρέπει να λογίζονται όλοι οι χώροι που μπορούν να χρησιμοποιηθούν ως υπνοδωμάτια, χωρίς λειτουργικά προβλήματα, ανεξαρτήτως της υφιστάμενης χρήσης τους
  • ανά κλίνη για τα κτήρια προσωρινής διαμονής και περίθαλψης
  • ανά μονάδα δομημένης επιφάνειας για όλες τις υπόλοιπες χρήσεις κτηρίων.

Στην παρακάτω εικόνα έχουμε σημειώσει τις τρεις χρήσεις που θα χρησιμοποιήσουμε στα παραδείγματα που ακολουθούν

Η ΤΟΤΕΕ 20701-1, Πίνακες με καταναλώσεις ΖΝΧ

Σημειώνουμε ότι στα παραδείγματα που ακολoυθούν:

Παράδειγμα 1, Μονοκατοικία με δύο υπνοδωμάτια

Παράδειγμα 1, Μονοκατοικία με δύο υπνοδωμάτια Παράδειγμα 1, Ενεργειακοί υπολογισμοί

Παράδειγμα 2, Μονοκατοικία με τέσσερα υπνοδωμάτια

Παράδειγμα 2, Μονοκατοικία με τέσσερα υπνοδωμάτια Παράδειγμα 2, Ενεργειακοί υπολογισμοί

Παράδειγμα 3, Ξενοδοχείο με 10 κλίνες

Η κατανάλωση του ΖΝΧ εξαρτάται από την κατηγορία του ξενοδοχείου. Αν επιλέξουμε Κατηγορία Lux έχουμε:

  • Η ετήσια κατανάλωση του ΖΝΧ είναι VDHW = 10x36.5 = 365.00 m³/έτος
  • Η πρωτογενής ενέργεια για ΖΝΧ υπολογίζεται σε QDHW = 199.8 kWh/(m²*έτος)

  • Παράδειγμα 3, Ξενοδοχείο με  10 κλίνες Παράδειγμα 3, Ενεργειακοί υπολογισμοί

    Παράδειγμα 4, Ξενοδοχείο με 20 κλίνες

    Η κατηγορία του ξενοδοχείου παραμένει Lux:

  • Η ετήσια κατανάλωση του ΖΝΧ είναι VDHW = 20x36.5 = 730.00 m³/έτος
  • Η πρωτογενής ενέργεια για ΖΝΧ υπολογίζεται σε QDHW = 399.6 kWh/(m²*έτος)

  • Παράδειγμα 4, Ξενοδοχείο με 20 κλίνες Παράδειγμα 4, Ενεργειακοί υπολογισμοί

    Παράδειγμα 5, Εστιατόριο με Af,DHW = Af = 168 m²

    Στην παράγραφο 2.5 της ΤΟΤΕΕ 20701-1/2012 διαβάζουμε

    Διευκρινίζεται επίσης, πως οι υπολογισμοί της κατανάλωσης Ζ.Ν.Χ. γίνονται βάσει των τετραγωνικών που καταλαμβάνει η χρήση για την οποία υπάρχει απαίτηση Ζ.Ν.Χ. και όχι για το σύνολο του κτηρίου. Η επιφάνεια των κοινόχρηστων βοηθητικών χώρων των κτηρίων, π.χ. διάδρομοι, κλιμακοστάσια, λουτρά (WC), δε συνυπολογίζεται για τον καθορισμό των απαιτήσεων Ζ.Ν.Χ. Έτσι, στην περίπτωση που οι κοινόχρηστοι βοηθητικοί χώροι ενσωματώνονται σε μια μεγαλύτερη θερμική ζώνη, το εμβαδό τους δεν λαμβάνεται υπόψη για τον υπολογισμό της κατανάλωσης Ζ.Ν.Χ., ενώ στην περίπτωση όπου οι χώροι αυτοί οριστούν ως ξεχωριστές θερμικές ζώνες, η κατανάλωση Ζ.Ν.Χ. λαμβάνεται μηδενική.

    Η επιφάνεια της θερμικής ζώνης με την οποία θα υπολογιστεί η μέση ετήσια κατανάλωση ΖΝΧ μπορεί να οριστεί με δύο τρόπους

    Αν επιλέξουμε να είναι ίση με την επιφάνεια δαπέδου, έχουμε:

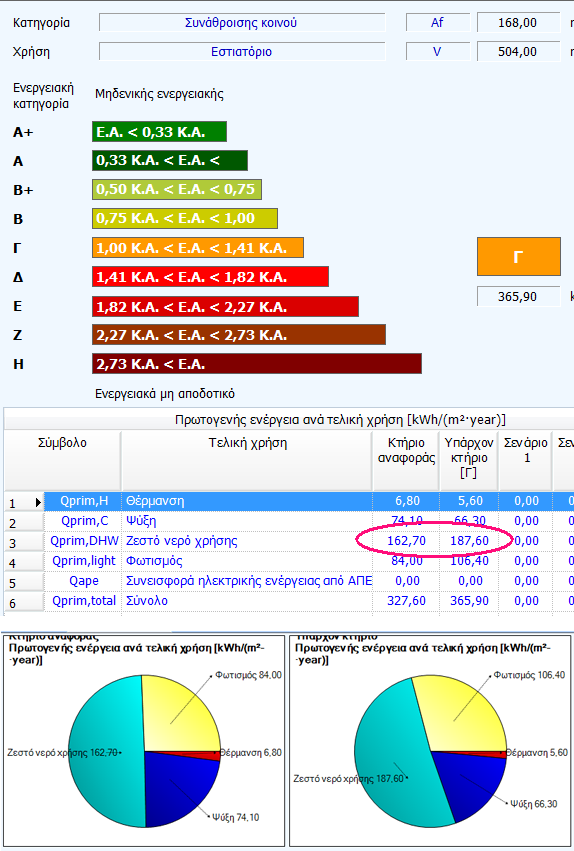

    Παράδειγμα 5, Εστιατόριο με Af = 168 μ2 Παράδειγμα 5, Ενεργειακοί υπολογισμοί

    Παράδειγμα 6, Εστιατόριο με Af,DHW = 100 m²

    Αν επιλέξουμε να εισάγουμε εμείς (προφανώς αυθαίρετα) τη δομημένη επιφάνεια που θα χρησιμοποιηθεί για τον υπολογισμό του ζεστού νερού χρήσης, έχουμε:

    Παράδειγμα 6, Εστιατόριο με Af = 100 m2 Παράδειγμα 6, Ενεργειακοί υπολογισμοί
