Προσανατολισμός Φ/Β τράπεζας
Μια βασική ιδιότητα της Φ/Β συστοιχίας είναι και ο προσανατολισμός της.
Ο προσανατολισμός τεκμηριώνεται με την αζιμούθια γωνία της συστοιχίας.

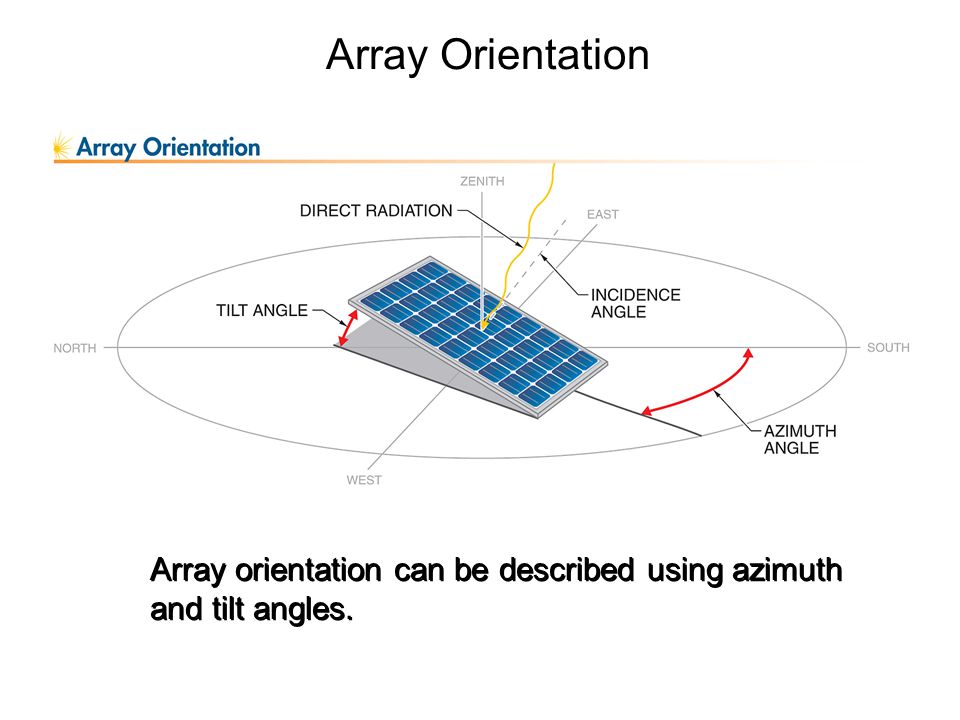

Με τον όρο αζιμούθια γωνία (γ) εννοούμε την γωνία που σχηματίζει η προβολή της καθέτου στη συστοιχία με τον νότο.
Εξ'ορισμού η αζιμούθια γωνία είναι :
Κάθε φορά που εισάγουμε στην κάτοψη μία Φ/Β συστοιχία, το πρόγραμμα ελέγχει την γωνία του βορρά και αυτόματα διορθώνει την γωνία περιστροφής της συστοιχίας για να κοιτά τον νότο.
Αυτό φαίνεται στα παρακάτω τρία παραδείγματα όπου η αζιμούθια γωνία της συστοιχίας είναι γ=0 °
Και τέλος η γωνία περιστροφής της Φ/B συστοιχίας είναι η γωνία πο σχηματίζει η κάτω πλευρά της συστοιχίας με τον άξονα x.
Οι τρείς παραπάνω γωνίες συνδέονται με την εξίσωση :
γ = (γωνία βορρά) -90 - (γωνία περιστροφής)
Ο προσανατολισμός τεκμηριώνεται με την αζιμούθια γωνία της συστοιχίας.
Με τον όρο αζιμούθια γωνία (γ) εννοούμε την γωνία που σχηματίζει η προβολή της καθέτου στη συστοιχία με τον νότο.
Εξ'ορισμού η αζιμούθια γωνία είναι :
- αρνητική (γ < 0) όταν προβολή είναι δεξιά του νότου (ΝΑ)
- θετική (γ > 0) όταν η προβολή της καθέτου είναι αριστερά του νότου (ΝΔ)
- επιθυμητό γ=0 ° δηλαδή ο απόλυτος νότιος προσανατολισμός.
Κάθε φορά που εισάγουμε στην κάτοψη μία Φ/Β συστοιχία, το πρόγραμμα ελέγχει την γωνία του βορρά και αυτόματα διορθώνει την γωνία περιστροφής της συστοιχίας για να κοιτά τον νότο.Αυτό φαίνεται στα παρακάτω τρία παραδείγματα όπου η αζιμούθια γωνία της συστοιχίας είναι γ=0 °
Οι τρείς παραπάνω γωνίες συνδέονται με την εξίσωση : γ = (γωνία βορρά) -90 - (γωνία περιστροφής)
- Παράδειγμα 1 γ=90 - 90 - 0 = 0
- Παράδειγμα 2 γ=45 - 90 - 315 = -360 = 0
- Παράδειγμα 3 γ=135 - 90 - 45 = 0

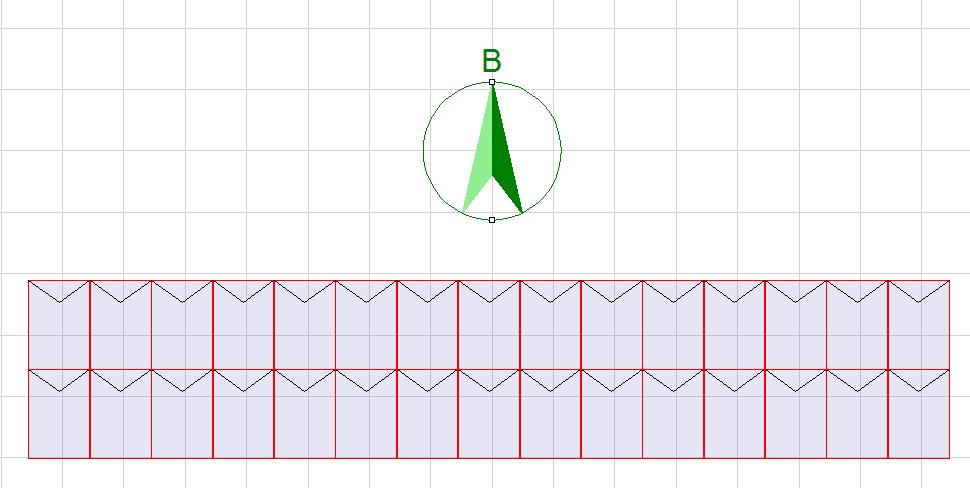

Παράδειγμα 1, Γωνία βορρά 90°

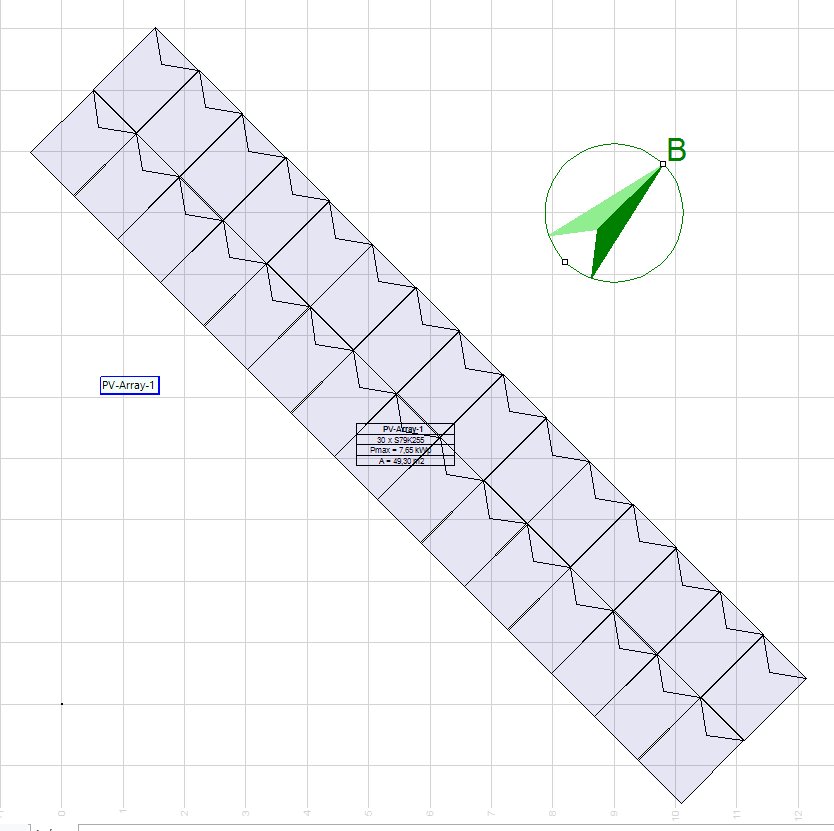

Παράδειγμα 2, Γωνία βορρά 45°

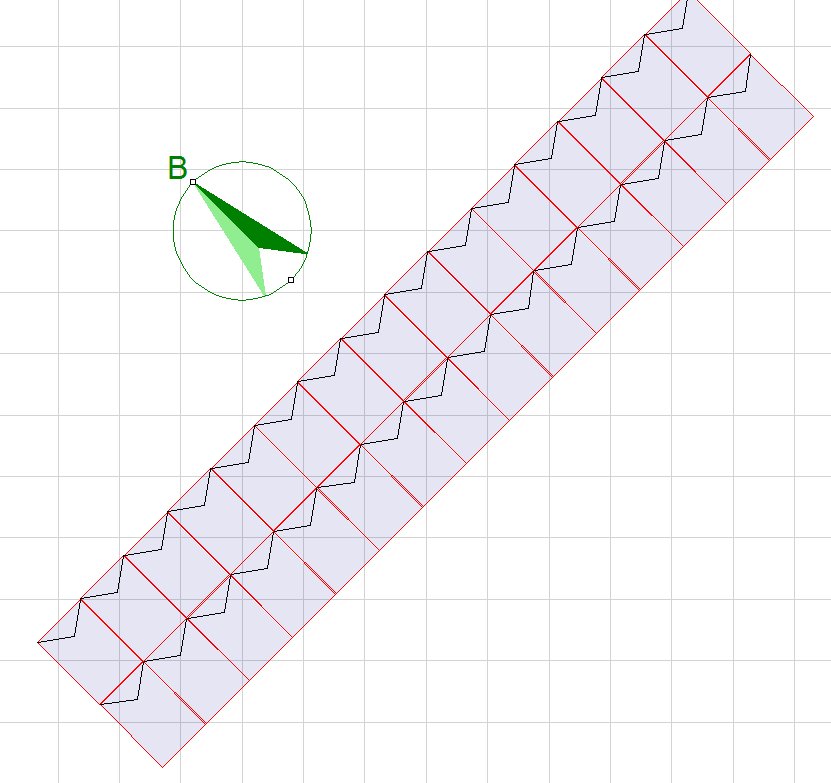

Παράδειγμα 3, Γωνία βορά 135°

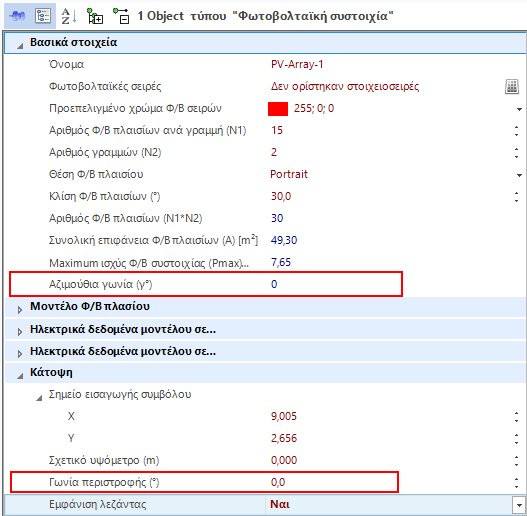

Παράδειγμα 1, Γωνία βορρά 90°, Γωνία περιστροφής 0°

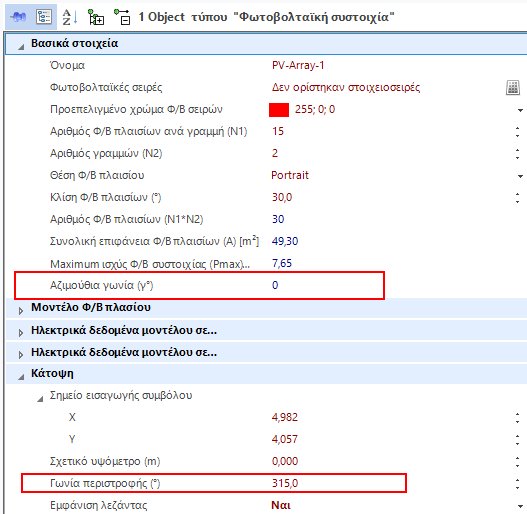

Παράδειγμα 2, Γωνία βορρά 45°, Γωνία περιστροφής 315°=-45°

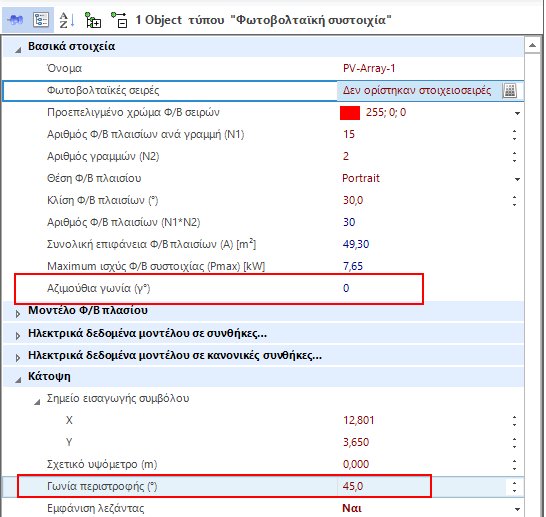

Παράδειγμα 3, Γωνία βορρά 135°, Γωνία περιστροφής 45°
